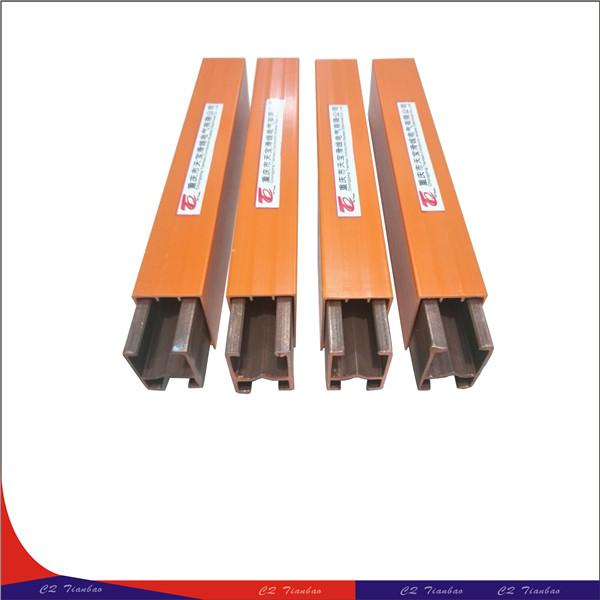

1、安全滑线HXPnR-H型防护安全滑触线，其导电主体为断面呈“H”型的铝型材，故又称“H”型节能滑线装置，节能是相对于以角钢为主体的滑触线，电能在输电过程中的损耗大大被减少。铝材的电阻率远低于钢材，且比重小，将铝材轧制成“H”型，是在保证一定的导电截面积的基础上以能提高整体刚性和强度。但是铝材表面硬度低且不耐磨。为使铝基材能满足作为导电滑触线的实用性，在“H”形中梁制成上拱型，又在此处按规定的工艺程序嵌装耐磨性强的不锈钢型材。这“H”形的不锈钢型材是作为导电器中导电块的磨擦传电面，其嵌装工艺保证了不锈钢与铝型材的紧密结合，从导入铝型材的电流通过不锈钢体使与之保持接触的导电器中的导块在磨擦接触中将电流传输出去，保证了起重机械在运行过程中电流的连续。
2、滑线导轨由扁平电缆、携带电缆用四轮台车和导轧三大部分组成。扁平电缆采用非延燃性材料，可用于户内外和接触油污的场所，具有一定的耐气候性能，与圆电缆比具有弯曲半径小，寿命长等优点。
轧道采用冷轧钢板一次冷拉成型，以确保轨道截面尺寸的精度，取代了角钢及其它导电方式的不安全，重量大，室内滑线积灰，室外结冰造成线路短咯，影响使用的缺点，更具有国内独创特点，轨道单位长度4～6m采用耦合器连接头，可依需扩展到任意长度。安全滑线，刚体滑线.
该产品的工作原理见工程应用图示（1）扁平电缆的始端（接现场接线盒）固定于导轧的始端固定器上，再根据现场允许运行的空间，间隔适当的长度（1-2.5mm）依次固定在携带电缆的四轮台车上，电缆未端（接用电源）因定在最后一个小车（牵引车）上。通过拔车上的弹簧拔小车往复移动，通过电缆的拖拽（长度如超过20m应考虑原用牵引绳，使电缆免受拉力）作用，带动所有的小车在轧道中任意速度自由滑动，导轨安装简便，无需调试，且无触点接触供电等优点，安全可靠。 安全滑线，刚体滑线
3、刚体滑线由梯型铜棒和槽钢或由“T”型铜排和槽型铝结合组成。用高强度专用绝缘子作支撑，从而组成向各种起重机械设备馈电的移动滑触线。本产品有如下特点：
1、运行可靠，绝不发生电源中断故障。安全滑线，刚体滑线
2、可使用于高温、高粉尘、高腐浊气体等恶劣环境。
3、机械强度大、不易弯曲变形、能耐受强大的短路冲击电流。
4、可根据用户需要设定载流量，最大可达3000A以上，电压等级可达到5KV以上。
5、采用铜或铜导体，可大幅度降低导线电能损耗。
6、添加辅助电缆后，可组成低阻抗滑触线、导线阴抗成倍降低。
7、布线可在上部、侧面或下部滑触。
8、JHG-“I”型触线更有散热面特大，结构紧凑简单，安装维修方便等优点。
9、JGH-II型由燕尾槽铜棒和高钢度工字钢构成，其嵌装工艺保证了钢棒和工字钢的紧密结合。
|
|
